Stahl Loft Pivottür mit Seitenteil und Oberlicht – Elegance Line im modernen Industrie-Design
Die Stahl Loft Pivottür mit Seitenteil und Oberlicht aus der Produktserie Elegance Line verbindet modernes Industrie-Design mit maximaler Transparenz und architektonischer Eleganz. Durch die Kombination aus Pivot Pendeltür, feststehenden Seitenteilen und einem Oberlicht entsteht eine großzügige Stahl-Glas-Konstruktion mit besonders offenem Raumgefühl und maximalem Lichteinfall.
Die Pivot Pendeltür lässt sich komfortabel in beide Richtungen öffnen und sorgt für fließende Übergänge zwischen Räumen. Die Befestigung erfolgt oben anm Oberlicht sowie unten im Boden und verleiht der Tür ihre moderne, nahezu schwebende Optik. Die feststehenden Seitenteile können individuell links, rechts oder beidseitig integriert werden. Zusätzlich sorgt das Oberlicht für noch mehr Helligkeit und eine eindrucksvolle Raumwirkung – ideal für hohe Räume und moderne Architekturkonzepte.
Die Elegance Line überzeugt durch robuste und zugleich filigrane Stahlprofile. Die aufgesetzten Sprossen werden mit hochwertigen Klebetechniken befestigt und sind nicht geschraubt. Dadurch entsteht eine besonders hochwertige, klare Optik mit authentischem Loft-Charakter. Die gesamte Konstruktion ist pulverbeschichtet und dadurch langlebig sowie widerstandsfähig.
Die Profile der Tür besitzen Abmessungen von 20/35 x 40 mm, während die Sprossen ca. 5 x 20 mm messen. Die großzügigen Glasflächen verleihen der Konstruktion eine moderne Leichtigkeit und sorgen für eine helle, offene Atmosphäre in Wohn- und Arbeitsbereichen.
Vorteile auf einen Blick
✔ Pivot Pendeltür – Öffnung in beide Richtungen
✔ Mit Seitenteil und Oberlicht oder nur mit Oberlicht erhältlich
✔ Seitenteil links, rechts oder beidseitig möglich
✔ Filigrane und robuste Stahlprofile
✔ Hochwertige Pulverbeschichtung
✔ Sicherheitsglas VSG/ESG ab 6 mm
✔ Aufgesetzte, verklebte Sprossen – nicht geschraubt
✔ Großzügige Glasflächen für maximalen Lichteinfall
✔ Maßanfertigung nach Kundenwunsch
✔ Ideal für Wohnräume, Büros und Gewerbeflächen
Gestaltungsmöglichkeiten
Die Stahl Loft Pivottür mit Seitenteil und Oberlicht lässt sich individuell konfigurieren:
- Seitenteil links, rechts oder beidseitig auswählbar
- Variante mit Oberlicht ohne Seitenteile möglich
- Verschiedene Glasvarianten (Klarglas, satiniertes oder getöntes Glas)

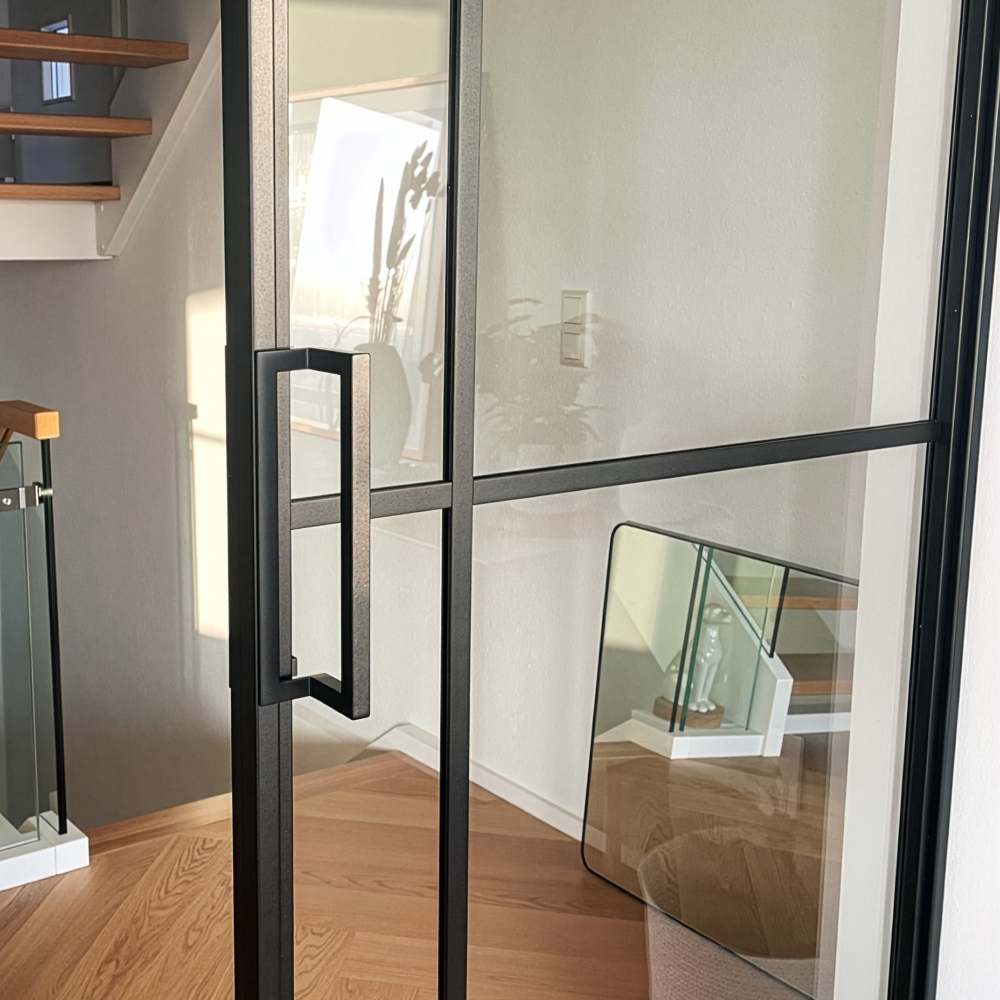

- Unterschiedliche Griffvarianten passend zum Design
- Profilfarbe frei wählbar (Schwarz, Weiß, Anthrazit oder jede RAL-Farbe)
- Individuelle Größen und Sprossenaufteilungen
- Maßanfertigung passend zu Ihrer Einbausituation
So entsteht eine individuelle Loft Pivot Tür mit Oberlicht, die sich perfekt in moderne Wohn- und Arbeitswelten integriert.
Technische Details
- Öffnungssystem: Pivot Pendeltür / Loft Pivottür
- Öffnungsrichtung: beidseitig öffnend, DIN links oder rechts
- Varianten:
- mit Seitenteil und Oberlicht
- nur mit Oberlicht
- Seitenteile: links, rechts oder beidseitig möglich
- Befestigung: oben an Decke/Durchgang und unten im Boden

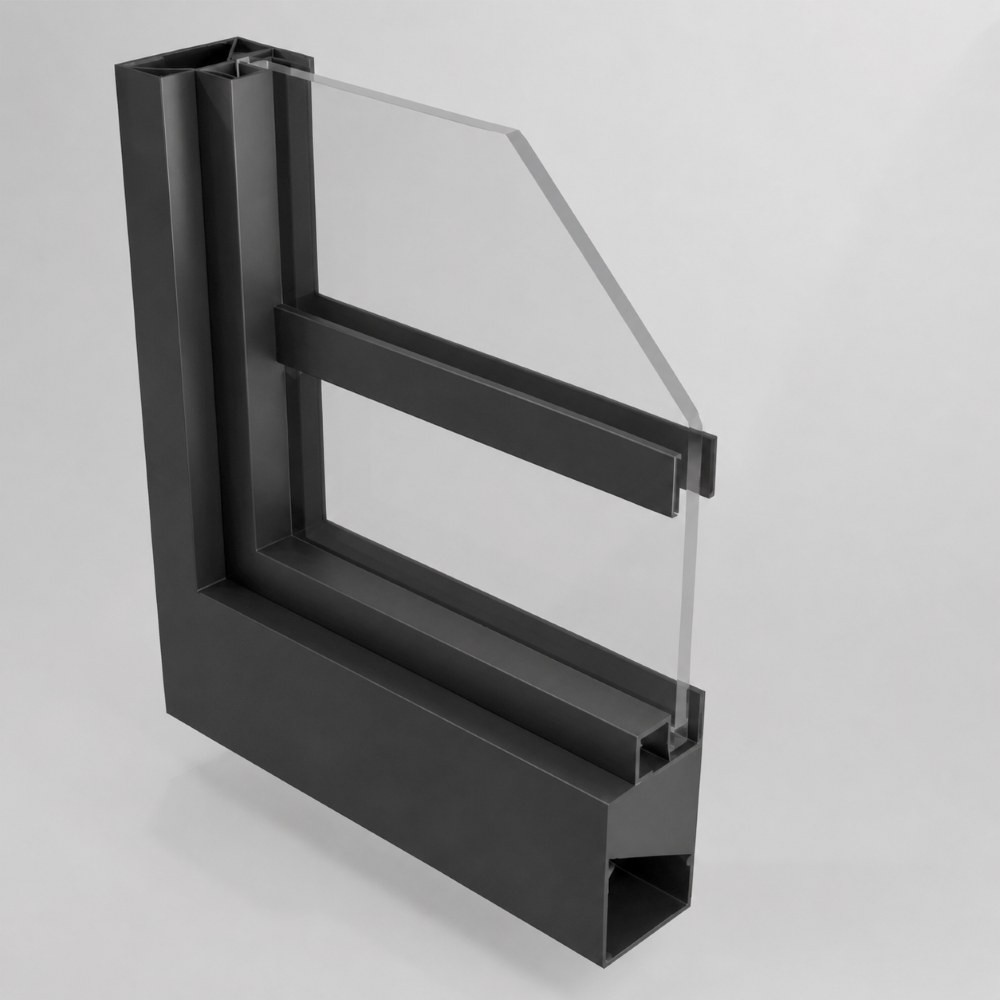

- Profil: Stahlkonstruktion 20/35 x 40 mm
- Oberfläche: hochwertige Pulverbeschichtung
- Verglasung: Sicherheitsglas (VSG oder ESG) ab 6 mm
- Sprossen: aufgesetzt und verklebt, ca. 5 x 20 mm
- Gesamtgewicht: ca. 19-22 kg/m²
- Einsatzbereich: Innenbereich (Wohnräume, Büros, Gewerbe)
- Fertigung: maßgefertigt nach Kundenmaß
- Pflegeleichte und widerstandsfähige Oberflächen
Die Stahl Loft Pivottür mit Seitenteil und Oberlicht aus der Elegance Line ist die perfekte Lösung für alle, die moderne Architektur, maximale Lichtdurchlässigkeit und hochwertige Materialien in einer exklusiven Türanlage vereinen möchten. Durch die Kombination aus Pivot-Technik, großzügigen Glasflächen und individuellen Erweiterungsmöglichkeiten entsteht ein stilvoller Raumtrenner mit beeindruckender Wirkung und zeitloser Eleganz.
Montageanleitung für eine Loft-Pivot-Tür
(Die Montageanleitung erhalten Sie bei der Bestellung.)
1. Vorbereitung
Wandprüfung: Stellen Sie sicher, dass die Decke und der Boden für die Montage geeignet sind (Beton, Ziegel, Holz usw.).
Montageposition: Bestimmen Sie die gewünschte Position der Tür.
Werkzeuge bereitlegen:
-
Bohrmaschine
-
Schrauben
-
Wasserwaage
-
Maßband
-
Schraubendreher
2. Wichtige Hinweise
-
Die Tür muss exakt ausgerichtet werden, um einwandfrei zu funktionieren.
-
Die Pivot-Mechanismen werden direkt am Boden und an der Decke fixiert.
3. Konstruktion
-
Falls die Tür-Konstruktion aus mehreren Teilen besteht, die zusammenverbunden werden müssen, verbinden Sie diese mit den mitgelieferten Schrauben.
-
Die Bohrlöcher werden anschließend mit den beiliegenden Abdeckkappen verdeckt.
-
Der Pivot-Mechanismus wird in den Boden und die Decke eingelassen und sicher befestigt.
4. Fuge (wichtig bei Vorhandensein der Seitenteilen und/oder Licht)
-
Kleinere Spalten zur Decke und Wand können mit Acryl gefüllt werden.
-
Idealerweise sollten diese Spalten nicht mehr als 7–8 mm betragen, maximal jedoch 1 cm.
-
Größere Spalten sollten besser verspachtelt werden.
Falls Sie Fragen zur Montage haben, wenden Sie sich an unseren Support oder ziehen Sie einen Fachmann hinzu.
Anleitung zur Messung der Wandöffnung für Türen
Damit Ihre Tür perfekt passt, ist es wichtig, die Wandöffnung korrekt zu vermessen. Folgen Sie dieser Anleitung, um die richtigen Maße zu ermitteln:
1. Benötigte Werkzeuge:
Maßband oder Laser-Messgerät
Wasserwaage zur Prüfung der Parallelität der Wände
Notizblock oder Smartphone zur Dokumentation der Werte
2. Messung der Gesamtbreite (in mm)
Messen Sie die Breite der Wandöffnung mindestens dreimal, um Ungenauigkeiten zu vermeiden:
Unten (b1): Direkt am Boden messen
Mitte (b2): In der Mitte der Öffnung messen
Oben (b3): Direkt unter dem Sturz messen
Wichtig: Verwenden Sie das kleinste der drei ermittelten Maße als Gesamtbreite. Falls die Wandöffnung größer ist, achten Sie besonders darauf, dass die Messungen korrekt sind. Stellen Sie sicher, dass Ihre Wände, Böden und Decken frei von Wucherungen sind. Falls der Verdacht auf Wucherungen besteht, sollten lieber mehrere Messungen vorgenommen werden (z. B. 5-10 statt nur 3).
3. Messung der Gesamthöhe (in mm)
Messen Sie die Höhe der Wandöffnung mindestens dreimal:
Links (h1): An der linken Seite der Öffnung messen
Mitte (h2): In der Mitte der Öffnung messen
Rechts (h3): An der rechten Seite der Öffnung messen
Wichtig: Verwenden Sie das kleinste der drei ermittelten Maße als Gesamthöhe. Stellen Sie sicher, dass Ihre Wände, Böden und Decken frei von Wucherungen sind. Falls der Verdacht auf Wucherungen besteht, sollten lieber mehrere Messungen vorgenommen werden (z. B. 5-10 statt nur 3).
4. Besonderheiten beachten:
Schiefe Wände: Falls Wände nicht exakt parallel sind oder Unebenheiten aufweisen, denken Sie sich eine imaginäre Linie und verwenden Sie das kleinste ermittelte Maß.
Bodenbelag & Putz: Falls nachträglich Bodenbeläge oder Putz angebracht werden, berücksichtigen Sie dies in Ihren Messungen.
Zusätzlicher Tipp: Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Wände gerade sind. Dies hilft, Fehler bei der Messung zu vermeiden.
Produktionszeiten für dieses Produkt betragen momentan voraussichtlich 9-12 Wochen.
